Опис

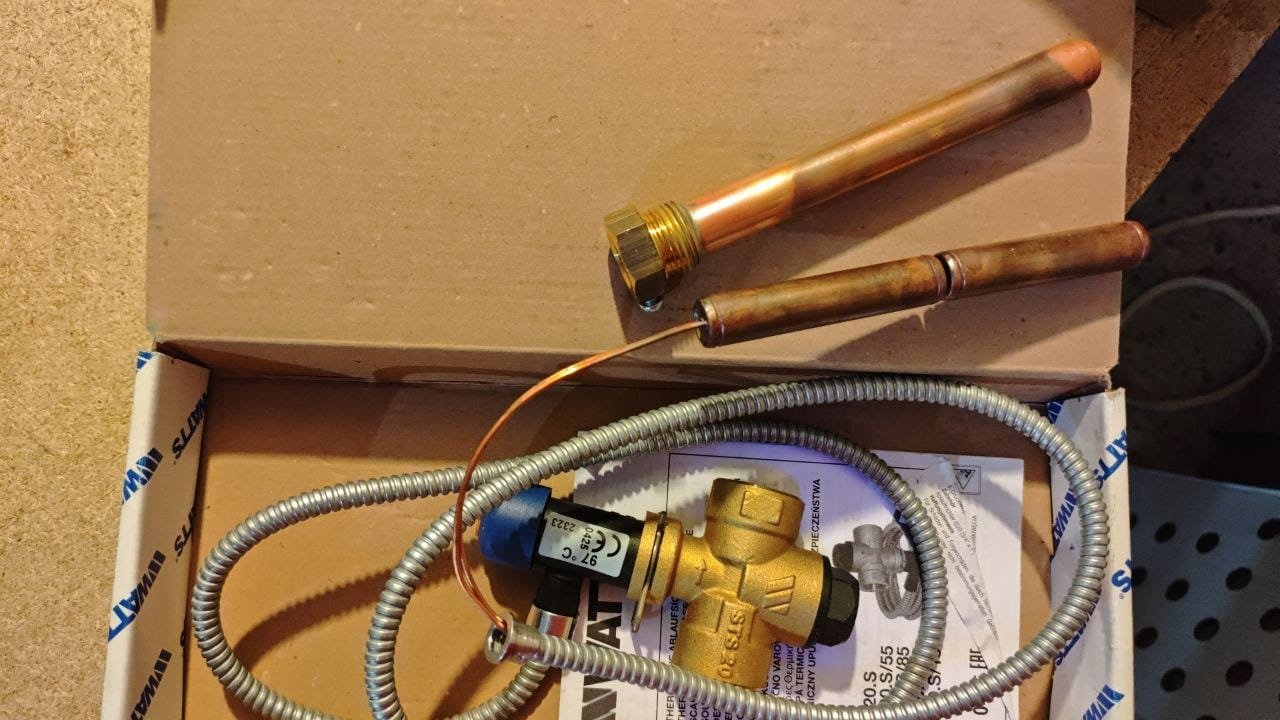

Клапан захисту від перегріву котла Watts STS 20.S 97°C, 1.3м (арт.10027617) — термостатичний захисний клапан німецького виробника Watts з подвійним температурним датчиком. Автоматично охолоджує котел при досягненні критичної температури, подаючи холодну воду в теплообмінник котла. Працює без електрики — повністю автономно.
Клапан призначений для твердопаливних і пелетних котлів, де неможливо миттєво зупинити горіння і є ризик перегріву при відключенні насоса або електрики.
Як працює клапан захисту від перегріву
Капілярна трубка з’єднує корпус клапана з двома термостатичними датчиками, які занурюються в котел. При досягненні температури 97°C тиск у датчиках зростає, клапан автоматично відкривається і подає холодну воду з водопроводу в теплообмінник охолодження котла. Перегріта вода витісняється у каналізацію або дренаж. Після охолодження клапан закривається самостійно.
Охолоджуюча вода не змішується з теплоносієм системи опалення.
Важливо: клапан встановлюється лише на котли, які мають вбудований теплообмінник охолодження (змійовик). Наявність такого теплообмінника потрібно перевірити в паспорті котла.
Де застосовується
- твердопаливні котли з теплообмінником охолодження;
- пелетні котли;
- котли на біомасі та брикетах;
- системи без буферної ємності або з ризиком відключення насоса;
- системи, які потребують підвищеної надійності благодаря подвійному датчику.
Порівняння клапанів захисту від перегріву
У нашому магазині представлені чотири моделі термостатичних захисних клапанів від двох виробників — Watts і Regulus. Нижче — ключові відмінності для вибору.
| Параметр | Watts STS 97°C | Watts STS 20.S 97°C (ця сторінка) | Regulus BVTS 95°C | Regulus BVTS 70°C |
| Виробник | Watts (Німеччина) | Watts (Німеччина) | Regulus (Чехія) | Regulus (Чехія) |
| Температура спрацьовування | 97°C | 97°C | 95°C (±2°C) | 70°C (±2°C) |
| Матеріал гільзи датчика | Мідь | Мідь | Латунь | Латунь |
| Кількість датчиків | 1 | 2 (подвійна безпека) | 1 | 1 |
| Підключення (система опалення) | 3/4″ | 3/4″ | 3/4″ | 3/4″ |
| Підключення (холодна вода) | 3/4″ | 3/4″ | 3/4″ | 3/4″ |
| Пропускна здатність | 6,5 м³/год | 6,5 м³/год | 2,6 м³/год | 2,6 м³/год |
| Макс. робочий тиск | 10 бар | 10 бар | 6 бар | 6 бар |
| Макс. температура в режимі протоку | 107°C | 107°C | – | – |
| Тиск холодної води | до 10 бар | до 10 бар | до 10 бар | до 10 бар |
| Потужність котла | до 93 кВт | до 93 кВт | до ~50 кВт | до ~50 кВт |
| Довжина капіляра | 1,3 м | 1,3 м | 1,3 м | 1,3 м |
| Матеріал корпусу | Латунь | Латунь | Латунь | Латунь |
| Робота без електрики | Так | Так | Так | Так |
Як вибрати: Watts STS 97°C і STS 20.S 97°C — для потужних котлів до 93 кВт, підключення 3/4″, висока пропускна здатність 6,5 м³/год. Обидві моделі мають гільзу датчика з мідь і температуру спрацьовування 97°C. STS 20.S має подвійний датчик для додаткової надійності. Regulus BVTS 95°C — для котлів до ~50 кВт, підключення 3/4″, гільза 140 мм. Regulus BVTS 70°C — для пелетних котлів і систем подачі палива, де потрібне раннє спрацьовування ще до закипання.
Монтаж клапана
- встановлюється на подавальній трубі котла;
- напрямок монтажу вказаний стрілкою на корпусі;
- гільза датчика (мідь, 145 мм) встановлюється у гільзовий отвір теплообмінника котла різьбою 1/2″;
- до вхідного патрубка підключається холодна вода з водопроводу;
- до вихідного патрубка підключається дренажний шланг у каналізацію;
- при монтажі переконайтесь, що обидва температурні датчики занурені у водяну лінію котла.
❓ Часті питання (натисніть 👇)
👉 Навіщо потрібен клапан захисту від перегріву?
Твердопаливний котел не можна миттєво зупинити — паливо продовжує горіти навіть після закриття заслінки. Якщо в цей момент відключиться електрика або зупиниться насос, теплоносій може закипіти, тиск різко зросте і система отримає серйозні пошкодження. Клапан захисту від перегріву спрацьовує автоматично і подає холодну воду в теплообмінник котла — без будь-якої участі людини і без електрики.
👉 Чим Watts STS 97°C відрізняється від Watts STS 20.S 97°C?
Обидва клапани мають однакову температуру спрацьовування (97°C), підключення (3/4″) і пропускну здатність (6,5 м³/год), гільзу датчика з мідь. Основна відмінність — STS 20.S обладнаний двома незалежними температурними датчиками, що забезпечує подвійну безпеку. Якщо один датчик вийде з ладу, другий гарантує роботу клапана.
👉 Чим Watts STS 20.S 97°C відрізняється від Regulus BVTS?
Watts STS 20.S 97°C розрахований на котли до 93 кВт, має підключення 3/4″ і пропускну здатність 6,5 м³/год. Regulus BVTS також має підключення 3/4″, але розрахований на котли до ~50 кВт, пропускна здатність 2,6 м³/год. Також Regulus BVTS має нижчий максимальний робочий тиск (6 бар проти 10 бар у Watts). Для потужних котлів або систем з високим тиском рекомендується Watts STS 20.S.
👉 Коли вибирати Regulus BVTS 70°C замість Watts STS 20.S 97°C?
Regulus BVTS 70°C призначений насамперед для пелетних котлів і систем автоматичної подачі палива (шнек, бункер). Він спрацьовує при 70°C — значно раніше, ніж Watts STS 20.S — і запобігає загорянню пелет у бункері або шнеку. Для захисту самого котла від закипання Watts STS 20.S надійніший; для захисту системи подачі палива — Regulus BVTS 70°C оптимальний.
👉 Чи потрібен теплообмінник охолодження в котлі для встановлення цього клапана?
Так, обов’язково. Watts STS 20.S 97°C підключається до вбудованого теплообмінника охолодження (змійовика) у котлі. Якщо такого теплообмінника немає — клапан встановити неможливо. Наявність теплообмінника вказана в паспорті котла або у специфікації виробника.
👉 Яка перевага подвійного датчика в STS 20.S?
Подвійний датчик забезпечує надійність та безпеку. У разі виходу з ладу одного датчика, другий автоматично гарантує роботу клапана. Це особливо важливо для систем, де високі вимоги до надійності захисту від перегріву — наприклад, у великих автономних котельнях або критичних енергосистемах.
👉 Чи клапан потребує обслуговування?
Клапан не потребує регулярного обслуговування. Рекомендується раз на рік перевіряти його роботу вручну — натисненням кнопки ручного відкриття — щоб переконатись у відсутності відкладень і вільному ходу механізму. Якщо клапан не відкривається або постійно підтікає — потрібна заміна.
