Опис

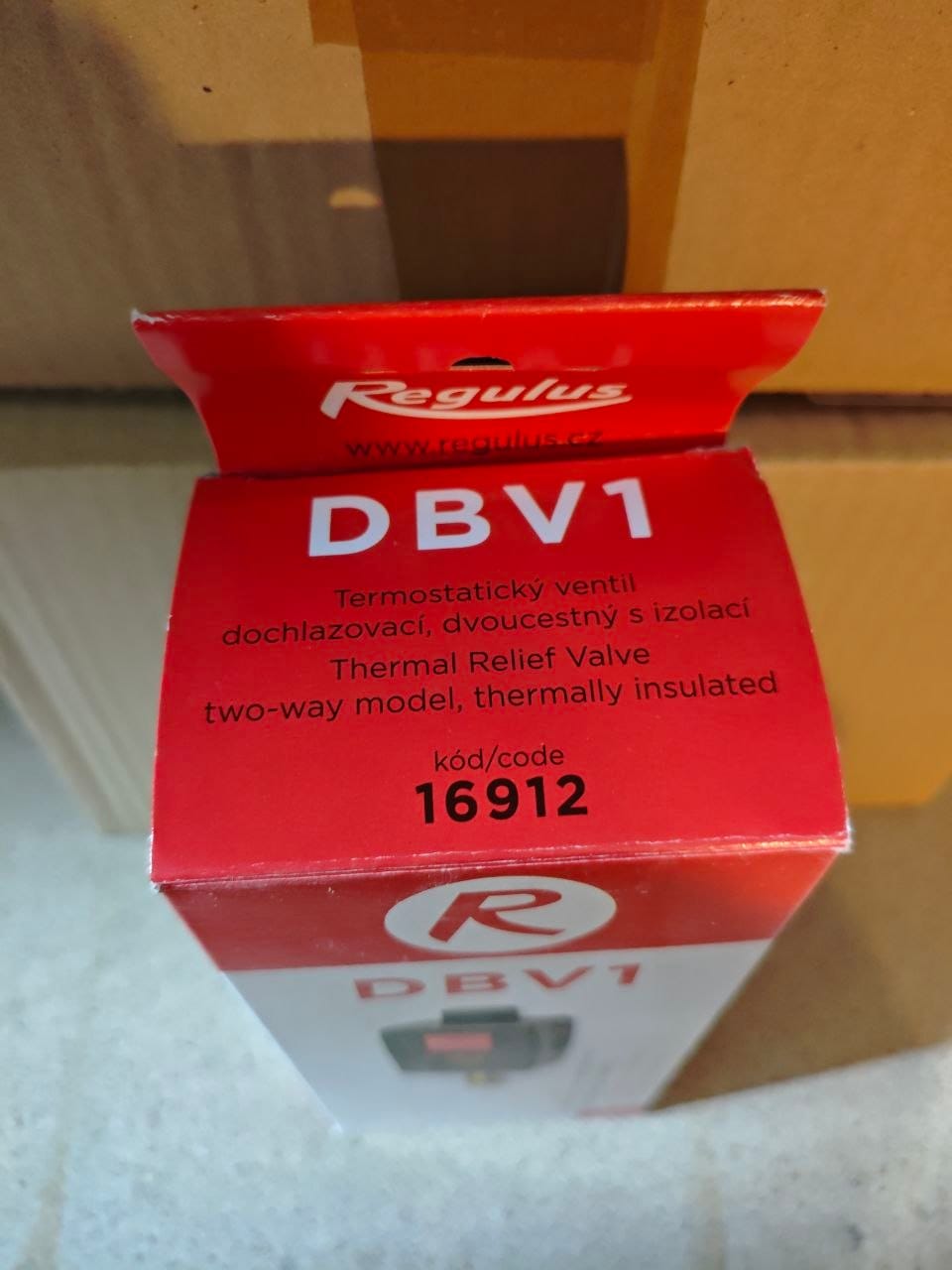

Двохходовий захисний клапан від перегріву котла Regulus DBV 1 (арт.16912) — термостатичний захисний клапан чеського виробника Regulus для систем опалення з твердопаливними котлами без вбудованого охолоджувального теплообмінника.
При досягненні критичної температури теплоносія клапан автоматично скидає перегріту воду з котла у каналізацію і одночасно подає холодну водопровідну воду замість неї — знижуючи температуру та захищаючи котел від аварії.
Як працює Regulus DBV 1

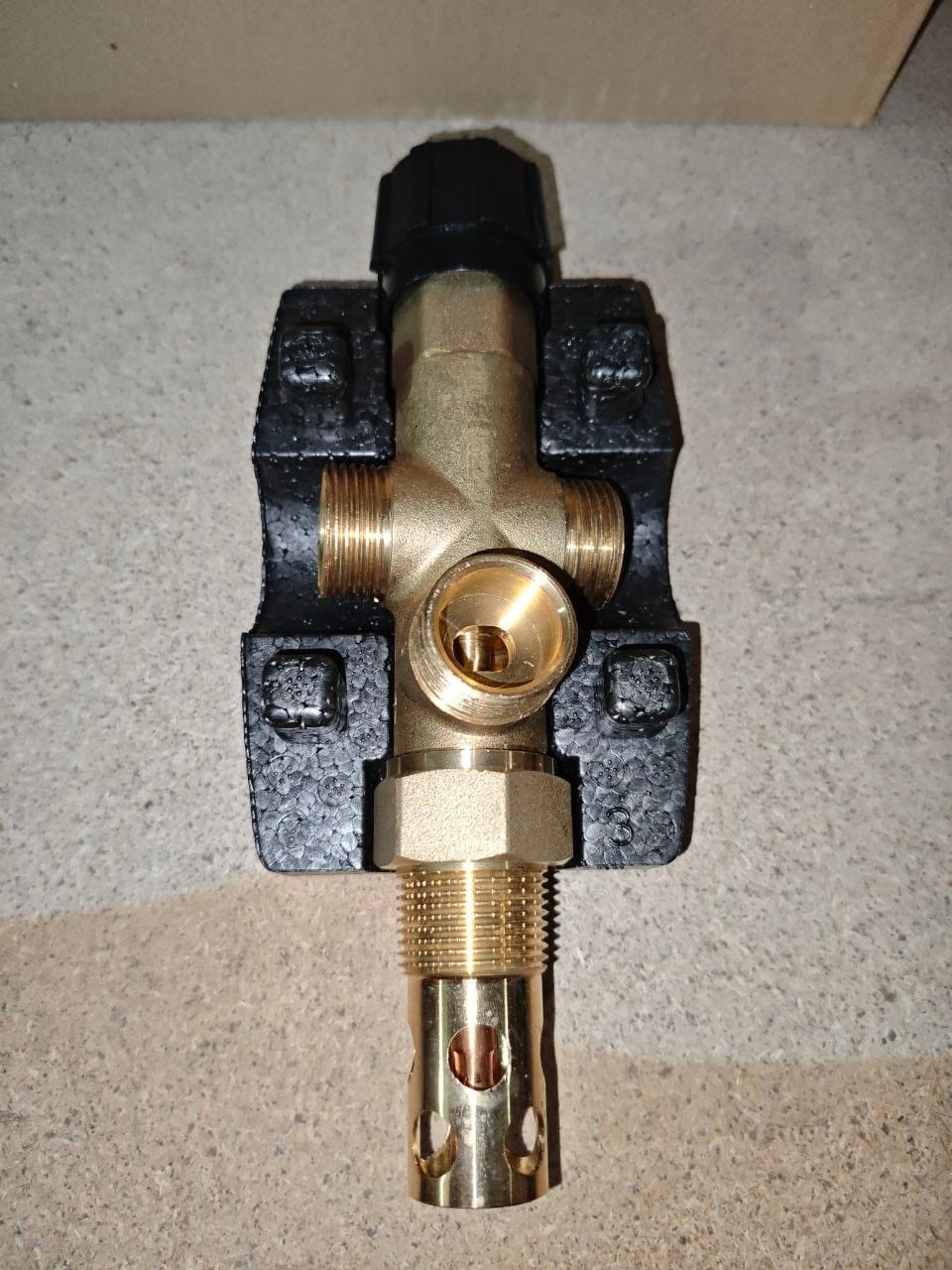

DBV 1 — це двохходовий клапан з вбудованим термостатичним елементом. В нормальному режимі роботи обидва ходи закриті і клапан не втручається у роботу системи.
При досягненні температури теплоносія 97 ± 2°C термостатичний елемент одночасно відкриває два канали:
- Випускний канал — перегрітий теплоносій скидається з котла у каналізацію;
- Впускний канал — холодна водопровідна вода подається у котел замість скинутого теплоносія.
Коли температура знижується нижче порогового значення — обидва канали автоматично закриваються.
⚠️ ВАЖЛИВО: Клапан DBV 1 не замінює запобіжний клапан котла. Обидва пристрої виконують різні функції і повинні встановлюватись разом. DBV 1 захищає від перегріву (температура), запобіжний клапан — від надлишкового тиску.

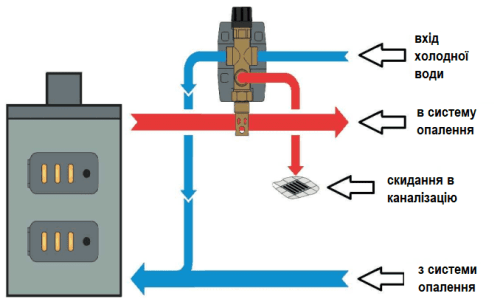

Як встановлюється Regulus DBV 1
Клапан встановлюється якомога ближче до виходу з котла — на подаючому трубопроводі. Монтажне положення: вертикально або горизонтально.
⚠️ УМОВИ МОНТАЖУ:
• При горизонтальному монтажі — патрубок виходу гарячого теплоносія повинен бути направлений вниз.
• При вертикальному монтажі — забороняється встановлювати клапан головою вниз.
• Мінімальний діаметр підключеного трубопроводу — DN 16.
На лінії підведення холодної водопровідної води до клапана обов’язково встановлюються (у порядку від мережі до клапана):
- фільтр грубого очищення;
- редукційний клапан (тиск холодної води — не більше 6 бар);
- зворотний клапан.
Зливний патрубок клапана виводиться у каналізацію — при спрацьовуванні скидається гарячий теплоносій.
Технічні характеристики Regulus DBV 1
| Температура спрацьовування | 97 ± 2°C |
| Макс. охолоджувальна потужність | 190 кВт * |
| DN (умовний прохід) | DN 20 |
| Підключення до котла | R 3/4″ зовнішня різьба (конічна) |
| Підключення трубопроводів | G 3/4″ зовнішня різьба |
| Мін. діаметр підключеного трубопроводу | DN 16 |
| Макс. робочий тиск теплоносія | 4 бари |
| Макс. робочий тиск холодної води | 6 бар |
| Макс. робоча температура теплоносія | 110°C |
| Робоча рідина | Вода, суміш вода–гліколь (макс. 1:1) |
| Матеріал корпусу та шибера | Кована латунь |
| Матеріал ущільнень | EPDM |
| Вага | 0,65 кг |
| Монтажне положення | Вертикально або горизонтально (з умовами, див. вище) |
| Країна виробник | Чехія |
* При параметрах холодної води: тиск 2 бари, температура 15°C.
❓ Часті питання (натисніть 👇)
👉 Для чого потрібен клапан DBV 1?
DBV 1 встановлюється на твердопаливних котлах без вбудованого охолоджувального теплообмінника. Твердопаливний котел не може миттєво зупинитися — паливо продовжує горіти після перекриття тяги. Якщо система не відводить тепло (наприклад, при відключенні насоса або переповненні розширювального бака), температура теплоносія стрімко зростає. При досягненні 97°C клапан автоматично починає охолодження котла холодною водою з водопроводу.
👉 Чи замінює DBV 1 запобіжний клапан?
Ні. DBV 1 і запобіжний клапан — принципово різні пристрої. DBV 1 захищає від перегріву (реагує на температуру) і скидає перегрітий теплоносій, замінюючи його холодною водою. Запобіжний клапан реагує на тиск і скидає теплоносій при перевищенні допустимого тиску у системі. Обидва пристрої обов’язкові і мають встановлюватись разом.
👉 Звідки береться холодна вода для охолодження?
DBV 1 підключається до холодного водопровідного трубопроводу. При спрацьовуванні клапан відкриває подачу холодної води у котел і одночасно скидає перегрітий теплоносій у каналізацію. Тому для монтажу клапана необхідне підведення холодної водопровідної води та каналізаційний відвід поблизу котла.
👉 Що потрібно встановити на лінії холодної води перед DBV 1?
На підвідній лінії холодної води обов’язково встановлюються: фільтр грубого очищення, редукційний клапан (тиск холодної води не повинен перевищувати 6 бар) і зворотний клапан. Ці елементи захищають клапан від засмічення і перешкоджають потраплянню теплоносія у водопровідну мережу.
👉 На котлах якої потужності можна встановлювати DBV 1?
Максимальна охолоджувальна потужність клапана — 190 кВт (при тиску холодної води 2 бари і температурі 15°C). Для котлів потужністю понад 190 кВт охолоджувальної потужності одного клапана може бути недостатньо — необхідна консультація з проектувальником системи.
👉 Чи підходить DBV 1 для систем з антифризом?
Так. Клапан розрахований на роботу з водою або сумішшю вода–гліколь у пропорції не більше 1:1 (50% гліколю). При більшій концентрації гліколю застосування клапана не рекомендується.
