Опис
Контролер TECH ST-21CWU — це цифрова автоматика польського виробника TECH для керування одним циркуляційним насосом бойлера непрямого нагріву (ГВП) або буферної ємності за принципом різниці температур між котлом і баком:
- вмикає насос, коли котел стає гарячішим за бак на задану різницю температур (дельту);
- вимикає насос, коли бак нагрівся до заданого порогу або коли котел охолов;
- захищає насос від застою (функція антистоп) і від замерзання теплоносія.
💡 Порівняно з TECH ST-21 BUFOR: обидва контролери мають два датчики температури, але вимірюють зовсім різне. ST-21CWU порівнює температуру котла з температурою бака — це різницева логіка “котел → бак”. ST-21 BUFOR має обидва датчики всередині одного й того ж буфера (верхня і нижня зони) — це пошаровий контроль прогріву самого накопичувача, без прив’язки до котла (детальне порівняння — нижче).
Контролер насоса TECH ST-21CWU
TECH ST-21CWU — цифровий контролер з дисплеєм і кнопковим керуванням для одного циркуляційного насоса, який працює за принципом різниці температур між котлом (датчик T2) і баком/бойлером (датчик T1). На відміну від простих термостатів, що реагують лише на одну температуру, ST-21CWU порівнює обидва датчики одночасно — це не дає насосу марно ганяти теплоносій, коли котел ледь теплий, і не дає баку остигати через холодний котел.
Логіка роботи (приклад на цифрах): припустимо,
- встановлено дельту включення Δ = 8°C
- поріг включення (за T2, котел) = 45°C
- поріг вимкнення (за T1, бак) = 55°C
- Вранці, поки котел ще не розпалений, бак і котел однаково холодні — 25°C. Різниця 0°C, умова T2−T1 ≥ Δ не виконується, тому насос не працює.
- Розпалюємо котел. Щойно котел нагріється до 45°C (це і є поріг включення), а різниця з баком становитиме вже 45 − 25 = 20°C (це більше за задані 8°C) — обидві умови виконані одночасно, і насос вмикається.
- Насос гонить теплоносій із котла в бак: T1 поступово росте — 30°C, 40°C, 50°C. Насос продовжує працювати, доки бак не досягне порогу вимкнення 55°C — тоді насос вимикається, незалежно від температури котла. Це запобігає перегріву бака.
- Якщо ж котел починає прогорати і його температура падає нижче 45 − 2 = 43°C (фіксований гістерезис 2°C), насос теж вимикається — навіть якщо бак ще не встиг нагрітися до 55°C. Це запобігає ситуації, коли майже погаслий котел замість того, щоб гріти бак, навпаки — забирає з нього тепло.
Простими словами: насос працює тільки тоді, коли котел одночасно і достатньо гарячий, і помітно гарячіший за бак; вимикається — коли бак нагрівся до максимуму АБО котел охолов і різниця зникла.
💡 Розміщення датчиів для ST-21 BUFOR.

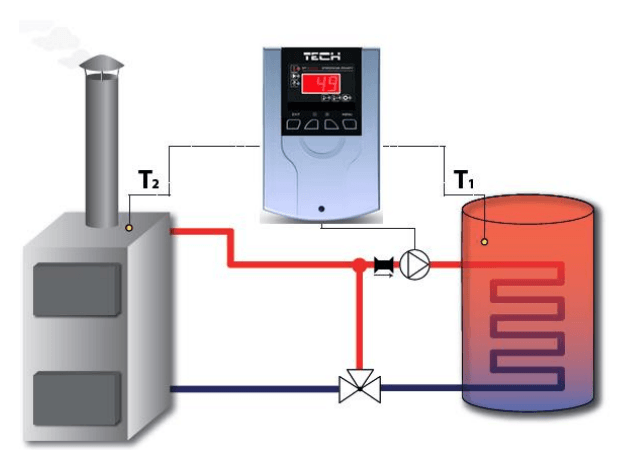

Датчик T2 (котел) — кріпиться на виході з котла, на подавальній трубі (де гарячий теплоносій виходить із котла в напрямку бака/бойлера). Це підтверджено в офіційній інструкції виробника: T2 — це «температура води, що подається з котла».
Датчик T1 (бак/бойлер) — кріпиться безпосередньо на баку чи бойлері (позначається виробником як «температура води в бойлері»). Але на відміну від ST-21 BUFOR, де чітко прописано «верх» і «низ» ємності, для ST-21CWU виробник у загальнодоступній інструкції не вказує конкретну висоту кріплення на самому баку — лише загальну вимогу закріпити датчик хомутом і заізолювати від зовнішніх факторів.
Чому так:
У бака/бойлера (на відміну від просто буфера) зазвичай уже є власна гільза для датчика — виробник бойлера сам передбачає точку контролю (як правило, це середина або нижня третина бака, ближче до теплообмінника/змійовика, через який і йде нагрів від котла). Тому TECH у своїй інструкції не дублює цю рекомендацію — вона залежить від конкретної моделі бака, а не від контролера.
Практична порада: якщо у вашого бойлера є штатна гільза для датчика — ставте T1 туди. Якщо гільзи немає і бак встановлюється “з нуля” — датчик T1 краще розмістити ближче до середини або нижньої третини бака (там, де зазвичай проходить теплообмінник), щоб контролер орієнтувався на реальний ступінь прогріву запасу гарячої води, а не лише на верхній шар.
Технічні характеристики TECH ST-21CWU
| Виробник | TECH Sterowniki, Польща |
| Модель | ST-21CWU |
| Призначення | Керування одним насосом бойлера ГВП / буферної ємності за різницею температур котел–бак |
| Принцип керування | Насос вмикається при T2−T1 ≥ Δ і T2 ≥ порогу включення; вимикається при T1 ≥ порогу вимкнення або охолодженні котла |
| Живлення | 230 В / 50 Гц (±10%) |
| Споживана потужність | 2 Вт |
| Навантаження виходу насоса | 1 А |
| Запобіжник | WT 1,6 А |
| Діапазон вимірювання температури | 0–90°C |
| Точність вимірювання | ±1°C |
| Гістерезис вимкнення (фіксований) | 2°C |
| Захист від замерзання | Так (насос вмикається при t° < 6°C, вимикається при t° = 7°C) |
| Функція антистоп | Так (кожні 10 днів насос вмикається на 1 хвилину) |
| Ручний режим насоса | Є (функція A1 в меню — примусове увімкнення/вимкнення для перевірки) |
| Датчики температури | 2 виносних, кабель 1,5 м (термостійкість −25…+90°C) |
| Температура навколишнього середовища | +5…+50°C |
| Сигналізація помилок | c1 — помилка датчика бака, c2 — помилка датчика котла |
| Дисплей | Цифровий (відображення температури T1/T2 та режимів роботи) |
ST-21CWU vs ST-21 BUFOR — що обрати?
Обидва контролери мають два датчики температури, але вирішують принципово різні завдання:
| Параметр | ST-21CWU (ця модель) | ST-21 BUFOR |
| Де стоять датчики | T2 — на котлі, T1 — на баку/бойлері | T2 — у верхній зоні буфера, T1 — у нижній зоні того ж буфера |
| Принцип керування | Різниця температур котел–бак (Δ) + пороги включення/вимкнення | Пошаровий контроль однієї ємності: вмикається при охолодженні верху, вимикається при прогріві низу |
| Завдання | Передати тепло від котла до бака/бойлера, уникаючи зворотної тяги | Стежити за рівнем прогріву самого буфера незалежно від котла |
| Захист від замерзання | Є — насос вмикається при t° < 6°C | Немає окремої функції |
| Додатковий сухий контакт | Немає | Є — реле для паралельного керування зовнішнім пристроєм |
| Функція антистоп | Є — кожні 10 днів на 1 хвилину | Є — кожні 10 днів на 1 хвилину |
| Коли обрати | ST-21CWU — коли потрібно передавати тепло саме від котла до окремого бака/бойлера. ST-21 BUFOR — коли потрібно контролювати ступінь прогріву одного буфера по висоті, без датчика на котлі. | |
💡 Корисно знати
ST-21CWU керує насосом за трьома параметрами одночасно: Δ (дельта) — мінімальна різниця температур котел/бак, при якій насос може увімкнутися; поріг включення — мінімальна температура котла, нижче якої насос не запуститься навіть при великій різниці; поріг вимкнення — температура бака, після досягнення якої насос зупиняється. Така схема класична для систем “твердопаливний котел + бойлер непрямого нагріву” — вона не дає баку остигати вночі через холодний, майже погаслий котел і одночасно не дає насосу марно споживати електроенергію.
Якщо ж потрібно контролювати прогрів самого буфера (без прив’язки до температури котла) — розгляньте TECH ST-21 BUFOR (детальне порівняння — у таблиці вище).
Регулятор також захищає насос від закисання під час простою (антистоп кожні 10 днів) та захищає систему від замерзання теплоносія взимку.
ІНСТРУКЦІЯ ST-21CWU — завантажити PDF
❓ Часті запитання (натисніть 👇)
👉 Як працює ST-21CWU — що таке Δ, поріг включення і поріг вимкнення?
Δ (дельта) — мінімальна різниця температур між котлом (T2) і баком (T1), при якій насос може увімкнутися: T2−T1 ≥ Δ. Поріг включення — додаткова умова: котел (T2) має бути не нижче цього значення, інакше насос не запуститься, навіть якщо різниця з баком велика (це запобігає запуску насоса від залишкового тепла в майже холодному котлі). Поріг вимкнення — температура бака (T1), після досягнення якої насос зупиняється, щоб не перегрівати бак. Приклад: Δ=8°C, поріг включення=45°C, поріг вимкнення=55°C. Бак 25°C, котел нагрівається до 45°C (різниця вже 20°C, більше за 8°C) — насос вмикається. Він працює, доки бак не нагріється до 55°C — тоді вимикається.
👉 Чому насос вимикається, якщо котел охолоджується, а бак ще не нагрівся?
Це вбудований захист: якщо температура котла падає нижче порогу включення мінус 2°C (фіксований гістерезис), насос вимикається незалежно від температури бака. Інакше слабкий, майже погаслий котел міг би не гріти бак, а навпаки — забирати з нього тепло через циркуляцію.
👉 Чим ST-21CWU відрізняється від ST-21 BUFOR?
ST-21CWU порівнює температуру котла з температурою окремого бака/бойлера і передає тепло від одного до іншого. ST-21 BUFOR, навпаки, має обидва датчики в одному й тому ж буфері (верх і низ) і контролює лише ступінь прогріву цієї ємності, без датчика на котлі. Повне порівняння — у таблиці вище.
👉 Для яких систем підходить ST-21CWU?
Контролер розроблений саме для пари “котел + бойлер непрямого нагріву” або “котел + буферна ємність”, де другий контур повинен нагріватися саме за рахунок різниці температур із котлом, а не за власним фіксованим діапазоном. Це класична різницева (диференційна) схема керування насосом ГВП.
👉 Що таке функція антистоп?
Якщо насос тривалий час не працює (наприклад, влітку), він може закиснути. Функція антистоп автоматично вмикає насос приблизно раз на 10 днів на 1 хвилину — за умови, що контролер підключений до мережі.
👉 Чи є захист від замерзання?
Так. Якщо температура на будь-якому з датчиків (котла або бака) падає нижче 6°C, насос вмикається і працює безперервно, поки температура циркуляції не підніметься до 7°C. Це запобігає замерзанню теплоносія в системі.
👉 Що означають коди помилок c1 і c2?
c1 — несправність або обрив датчика бака (T1). c2 — несправність або обрив датчика котла (T2). При виникненні будь-якої тривоги насос вмикається незалежно від поточної температури — це запобіжна міра.
👉 Чи можна увімкнути насос вручну?
Так, у меню контролера є функція A1 (ручний режим), яка дозволяє примусово увімкнути або вимкнути насос — наприклад, для перевірки його справності.
