Опис

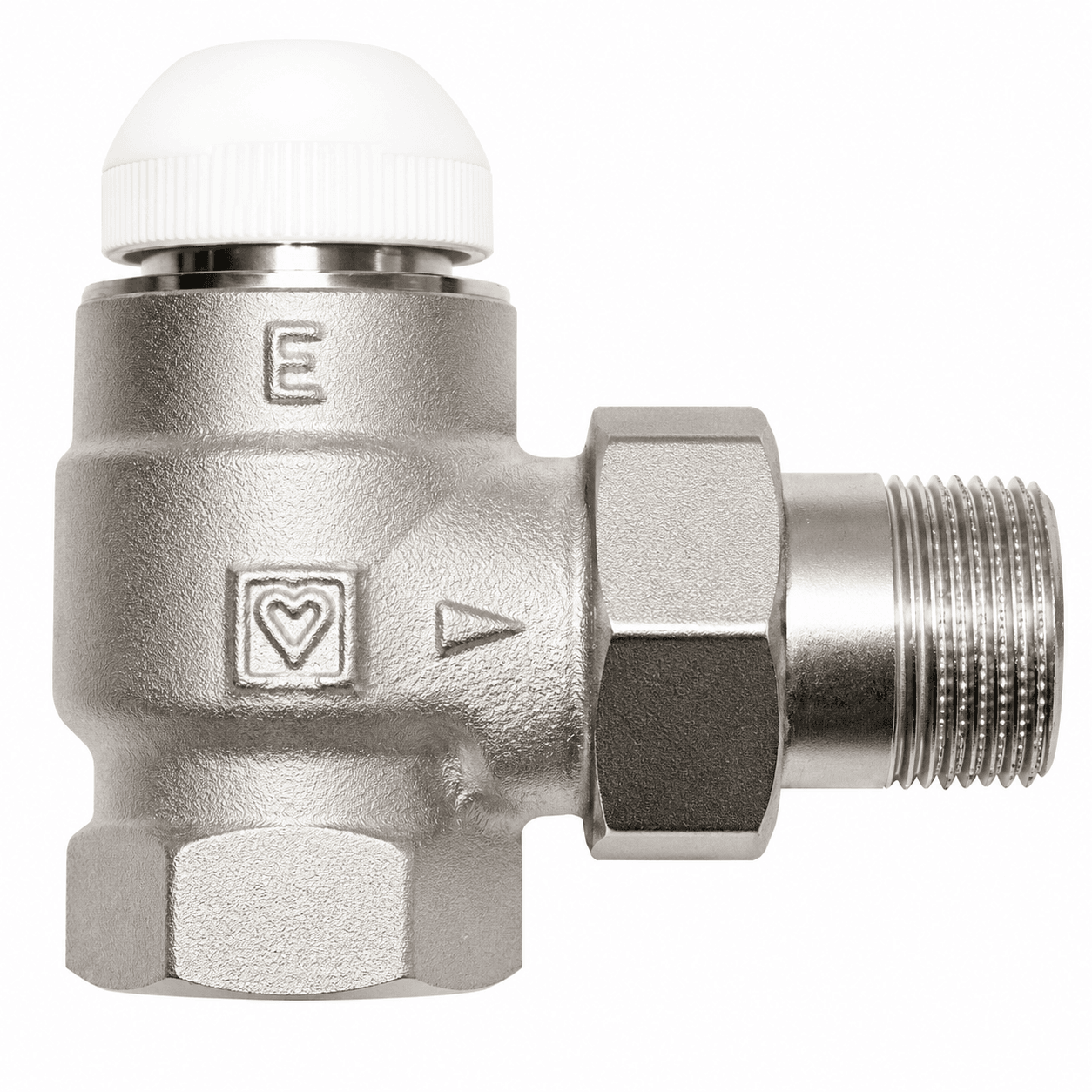

Термоклапан HERZ-TS-E DN20, Ø3/4”, кутовий, арт. 1772402
HERZ-TS-E DN20, Ø3/4”, арт. 1772402 — це кутовий термостатичний клапан для радіаторів із підвищеною пропускною здатністю.
Клапан встановлюється на подавальній лінії радіатора та працює разом із термостатичною головкою HERZ з різьбою M28×1,5. Після встановлення термоголовки клапан автоматично регулює протік теплоносія через радіатор залежно від температури в приміщенні.
HERZ-TS-E відрізняється від звичайних радіаторних клапанів підвищеною пропускною здатністю, тому його часто обирають для систем, де потрібен більший протік теплоносія через радіатор.
Для чого потрібен HERZ-TS-E DN20
HERZ-TS-E DN20 використовують у системах водяного опалення для підключення радіатора та автоматичного регулювання його нагріву за допомогою термостатичної головки.
Найчастіше цей клапан застосовують:
- для підключення радіаторів опалення;
- у системах, де потрібен кутовий радіаторний клапан;
- для роботи з термоголовками HERZ з різьбою M28×1,5;
- у системах з підвищеною потребою в пропускній здатності;
- для однотрубних систем опалення;
- для гравітаційних або систем із природною циркуляцією, де важливий менший гідравлічний опір;
- для заміни старого радіаторного крана на термостатичний клапан.
Важливо: сам клапан не є повноцінним терморегулятором без термоголовки. Для автоматичного регулювання температури в кімнаті на нього потрібно встановити сумісну термостатичну головку HERZ.
Як працює термоклапан HERZ-TS-E
Клапан HERZ-TS-E встановлюється на радіатор і регулює кількість теплоносія, який проходить через батарею.
Принцип роботи простий:
- термоголовка вимірює температуру повітря в приміщенні;
- якщо в кімнаті холодно — клапан відкривається більше;
- якщо температура підвищується — термоголовка поступово прикриває клапан;
- через радіатор проходить менше теплоносія;
- система підтримує комфортнішу температуру без постійного ручного регулювання.
Клапан потрібно встановлювати відповідно до напрямку потоку, який позначений стрілкою на корпусі.
Де встановлюється HERZ-TS-E DN20
HERZ-TS-E DN20 встановлюється на подавальній лінії радіатора. Напрямок руху теплоносія має співпадати зі стрілкою на корпусі клапана.
Для коректної роботи стандартної радіаторної термоголовки бажано, щоб вона була встановлена у горизонтальному положенні. Так вона краще сприймає температуру повітря в кімнаті та точніше регулює нагрів радіатора.
Не рекомендується закривати термоголовку шторами, меблями або декоративними екранами. Якщо термоголовка опиняється у зоні накопичення тепла, вона може некоректно визначати температуру в кімнаті. У таких випадках краще використовувати термоголовку з виносним датчиком або дистанційним регулюванням.
Проста схема роботи
Чи можна використовувати HERZ-TS-E DN20 для теплої підлоги?
HERZ-TS-E DN20 можна використовувати в схемах теплої підлоги, але не як самостійний змішувальний вузол.
Це термостатичний клапан з підвищеною пропускною здатністю. Він може працювати разом із термостатичною головкою з виносним датчиком, наприклад HERZ 1742006 або HERZ 1742100, якщо така схема передбачена монтажем.
Для теплої підлоги найчастіше використовують термоголовку HERZ 1742006 з діапазоном 20–50°C, оскільки вона краще відповідає низькотемпературним контурам.
Важливо: сам клапан не змішує теплоносій і не замінює насосно-змішувальний вузол. Для великих площ теплої підлоги зазвичай потрібен окремий змішувальний вузол з насосом і колектором.
Коли варто обрати HERZ-TS-E DN20
HERZ-TS-E DN20 варто обрати, якщо потрібен кутовий термостатичний клапан 3/4” з підвищеною пропускною здатністю.
Ця модель підійде, якщо:
- потрібен кутовий радіаторний клапан;
- підключення радіатора або труб виконане під розмір DN20 / 3/4”;
- потрібне встановлення термоголовки HERZ з різьбою M28×1,5;
- у системі бажана підвищена пропускна здатність клапана;
- потрібен клапан для однотрубної системи опалення;
- потрібен клапан для системи з природною циркуляцією або більшим гідравлічним опором;
- важлива якісна австрійська радіаторна арматура HERZ.
Кутовий чи прохідний клапан — який обрати?
HERZ-TS-E DN20 може бути у кутовому та прохідному виконанні. Вибір залежить від того, як саме підходять труби до радіатора.
- Кутовий клапан — використовують, коли підключення до радіатора йде під кутом 90°. Саме таким є HERZ-TS-E DN20, арт. 1772402.
- Прохідний / прямий клапан — використовують, коли труба підходить до радіатора по прямій лінії.
Якщо для монтажу потрібне пряме підключення, подивіться
прохідний / прямий термоклапан HERZ-TS-E DN20
Чим HERZ-TS-E відрізняється від звичайного радіаторного клапана
HERZ-TS-E — це серія термостатичних клапанів з підвищеною пропускною здатністю.
Звичайний термостатичний клапан:
- має стандартну пропускну здатність;
- частіше використовується у типових двотрубних системах;
- підходить для більшості стандартних радіаторів.
HERZ-TS-E:
- має більшу пропускну здатність;
- краще підходить для систем, де потрібен більший протік теплоносія;
- може використовуватись в однотрубних системах;
- підходить для систем із підвищеними вимогами до гідравліки.
Простими словами: HERZ-TS-E обирають тоді, коли звичайного радіаторного термоклапана може бути замало по пропускній здатності.
Термоголовки для HERZ-TS-E DN20
HERZ-TS-E DN20 має різьбу для встановлення термостатичної головки M28×1,5.
З цим клапаном можна використовувати відповідні термоголовки HERZ:
- HERZ 1742006, 20–50°C — термоголовка з виносним датчиком, яку частіше обирають для теплої підлоги або низькотемпературних контурів.
- HERZ 1742100, 40–70°C — термоголовка з виносним датчиком для вищих температур теплоносія.
- стандартні радіаторні термоголовки HERZ з різьбою M28×1,5 — для регулювання температури повітря в кімнаті через радіатор.
Важливо: для звичайного радіатора зазвичай використовують стандартну кімнатну термоголовку. Термоголовки 1742006 і 1742100 мають виносний датчик і призначені для контролю температури теплоносія, а не повітря в кімнаті.
Основні переваги HERZ-TS-E DN20
- Підвищена пропускна здатність — клапан краще пропускає теплоносій порівняно зі стандартними моделями;
- Кутове виконання — зручне для монтажу в типових радіаторних підключеннях;
- DN20 / 3/4” — розмір для систем із більшим підключенням, ніж стандартні 1/2”;
- Різьба під термоголовку M28×1,5 — сумісність із відповідними термоголовками HERZ;
- Можливість роботи з термоголовками 1742006 і 1742100 — для схем, де потрібно контролювати температуру теплоносія;
- Максимальна робоча температура до 120°C — підходить для систем водяного опалення;
- Нікельоване виконання — захищений корпус і акуратний зовнішній вигляд;
- Білий захисний ковпачок — використовується до встановлення термоголовки;
- Австрійський бренд HERZ — якісна арматура для систем опалення.
Важливо перед покупкою
- Це клапан без термоголовки. Для автоматичного регулювання температури потрібно окремо встановити сумісну термостатичну головку HERZ.
- Перевірте розмір підключення. Ця модель має розмір DN20 / 3/4”.
- Перевірте тип виконання. Арт. 1772402 — це саме кутовий клапан. Якщо вам потрібне пряме підключення по одній осі, подивіться прохідний / прямий термоклапан HERZ-TS-E DN20.
- Клапан встановлюється на подачі радіатора. Напрямок потоку має відповідати стрілці на корпусі.
- Для теплої підлоги клапан не замінює змішувальний вузол. Він може бути частиною вузла регулювання, але не є готовим рішенням для великої теплої підлоги.
- Для теплої підлоги частіше обирають HERZ 1742006. Діапазон 20–50°C краще відповідає низькотемпературним контурам.
- Для комфортного регулювання радіатора важливе правильне розташування термоголовки. Не закривайте її шторами, меблями або декоративним екраном.
- Якщо термоголовка буде закрита або знаходиться в зоні нагріву, краще використовувати модель з виносним датчиком.
Технічні характеристики HERZ-TS-E DN20, арт. 1772402
| Бренд | HERZ |
|---|---|
| Серія | HERZ-TS-E |
| Артикул | 1772402 / 1 7724 02 |
| Тип | Термостатичний клапан з підвищеною пропускною здатністю |
| Виконання | Кутовий |
| Умовний прохід | DN20 |
| Розмір підключення | R 3/4” |
| Різьба для термоголовки | M28×1,5 |
| Пропускна здатність Kvs | до 5,10 м³/год у відкритому положенні |
| Kv при p-відхиленні 2K | 1,50 м³/год |
| Kv при p-відхиленні 3K | 2,00 м³/год |
| Максимальний робочий тиск | 10 бар |
| Максимальна робоча температура | 120°C |
| Монтажні розміри | L 66 мм / H 35 мм / h 29 мм |
| Виконання корпусу | Нікельоване |
| Захисний ковпачок | Білий |
| Країна бренду | Австрія |
📄 Інструкція
📥 Завантажити інструкцію HERZ-TS-E
❓ Часті питання
👉 Для чого потрібен HERZ-TS-E DN20?
HERZ-TS-E DN20 потрібен для підключення радіатора до системи опалення та регулювання протоку теплоносія через радіатор за допомогою термостатичної головки.
👉 Чим HERZ-TS-E відрізняється від звичайного клапана?
HERZ-TS-E має підвищену пропускну здатність. Його обирають там, де потрібен більший протік теплоносія через радіатор, наприклад у системах з більшим гідравлічним опором, однотрубних або гравітаційних системах.
👉 Чи йде термоголовка в комплекті?
Ні. Це клапан під термостатичну головку. Для автоматичного регулювання потрібно окремо встановити сумісну термоголовку HERZ з різьбою M28×1,5.
👉 Чи підходить HERZ-TS-E DN20 для теплої підлоги?
Так, клапан може використовуватись у схемах теплої підлоги як частина вузла регулювання, але не як самостійний змішувальний вузол. Для теплої підлоги зазвичай краще використовувати його разом із термоголовкою з виносним датчиком, наприклад HERZ 1742006 20–50°C.
👉 Чи можна встановити на нього HERZ 1742006 або HERZ 1742100?
Так. Клапан HERZ-TS-E має різьбу під термоголовку M28×1,5, тому на нього можна встановлювати сумісні термоголовки HERZ 1742006 20–50°C або HERZ 1742100 40–70°C. Для теплої підлоги частіше обирають HERZ 1742006.
👉 Яка різьба для термоголовки?
Клапан має різьбу для встановлення термостатичної головки M28×1,5.
👉 Де встановлюється цей клапан?
Клапан встановлюється на подавальній лінії радіатора. Напрямок потоку теплоносія має співпадати зі стрілкою на корпусі клапана.
👉 Це кутовий чи прохідний клапан?
Арт. 1772402 — це кутовий клапан HERZ-TS-E DN20. Його використовують там, де підключення до радіатора йде під кутом 90°. Якщо труба підходить до радіатора по прямій лінії, потрібен прохідний / прямий клапан HERZ-TS-E DN20.
👉 Чи підходить клапан для звичайної батареї?
Так, це радіаторний термостатичний клапан. Його можна використовувати для батареї опалення, але для автоматичного регулювання температури потрібно встановити сумісну термоголовку.
👉 Чи можна закривати термоголовку шторами або декоративним екраном?
Небажано. Якщо термоголовка закрита шторами, меблями або екраном, вона може неправильно сприймати температуру в кімнаті. У таких випадках краще використовувати термоголовку з виносним датчиком.
Корисно знати
HERZ-TS-E DN20, арт. 1772402 — це кутовий термостатичний радіаторний клапан 3/4” з підвищеною пропускною здатністю та різьбою M28×1,5 для встановлення термоголовки HERZ.
Для радіатора клапан встановлюється на подачі. У схемах теплої підлоги він може використовуватись як частина вузла регулювання з термоголовкою з виносним датчиком, але не замінює повноцінний змішувальний вузол. Якщо потрібне пряме підключення до радіатора, краще обрати прохідний / прямий HERZ-TS-E DN20.
