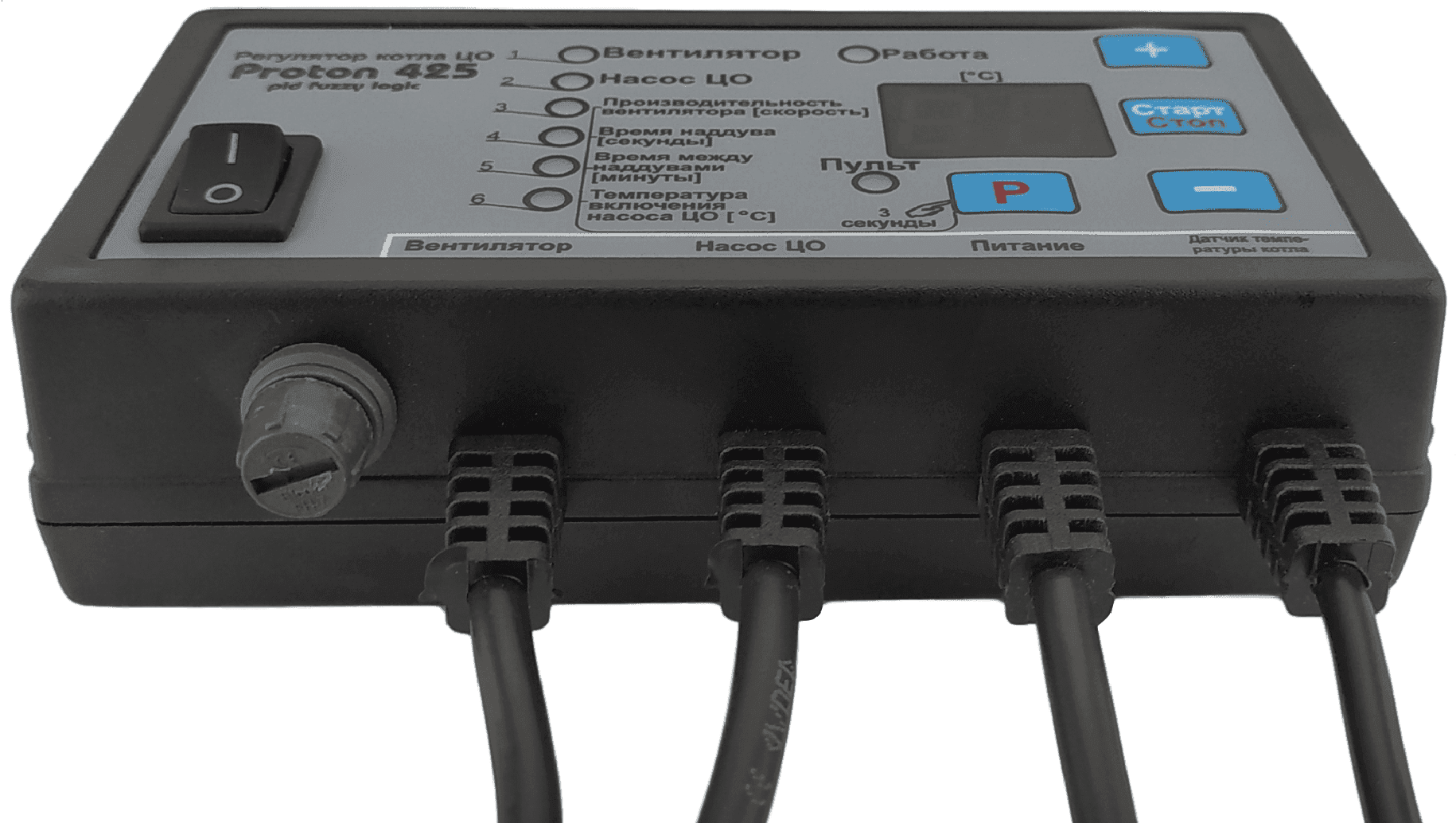

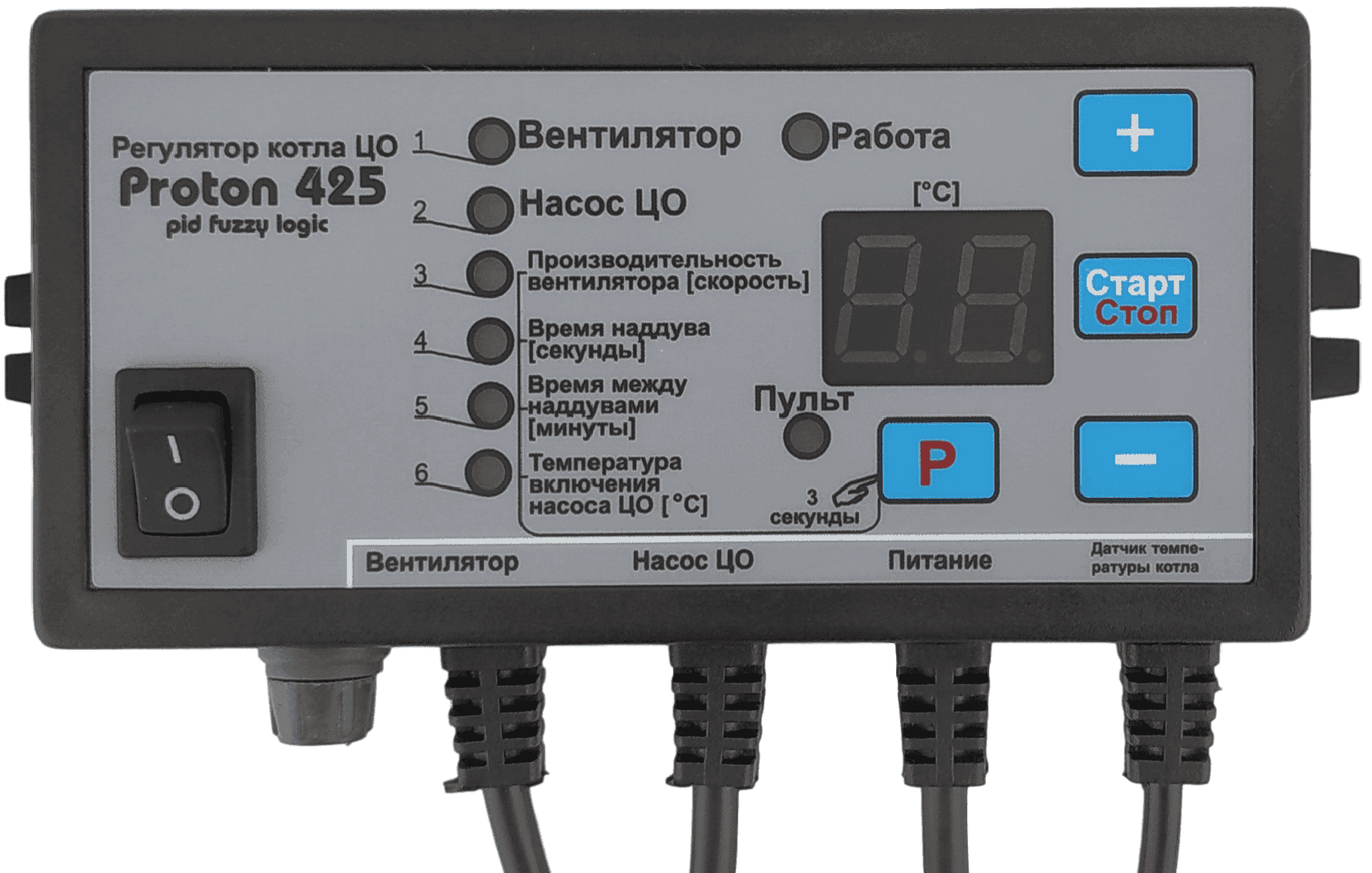

Автоматика для твердопаливного котла Prond Proton 425 PID (на 1 насос і 1 вентилятор)

Контролер використовує алгоритм fuzzy logic PID з 50 ступенями регулювання обертів. Під час розпалювання вентилятор плавно розганяється від мінімальної до максимальної швидкості. В міру наближення температури до заданої оберти плавно знижуються. Після перевищення заданої температури на 5°C контролер переходить у режим продувок — коротких циклічних увімкнень вентилятора для підтримання жару і видалення газів. При досягненні 93°C спрацьовує аварійний термостат.

Головна відмінність — 50 ступенів регулювання обертів вентилятора замість простого увімкнення/вимкнення. Це дозволяє підключати вентилятори різних типів без обмежень і забезпечує дуже плавне горіння. Додатково є роз’єм RJ12 для підключення кімнатного термостата або фірмового пульта PILOT R, що дає змогу керувати котлом дистанційно з іншого приміщення — на відстані до 50 м кабелем (або до 200 м з блоком живлення).

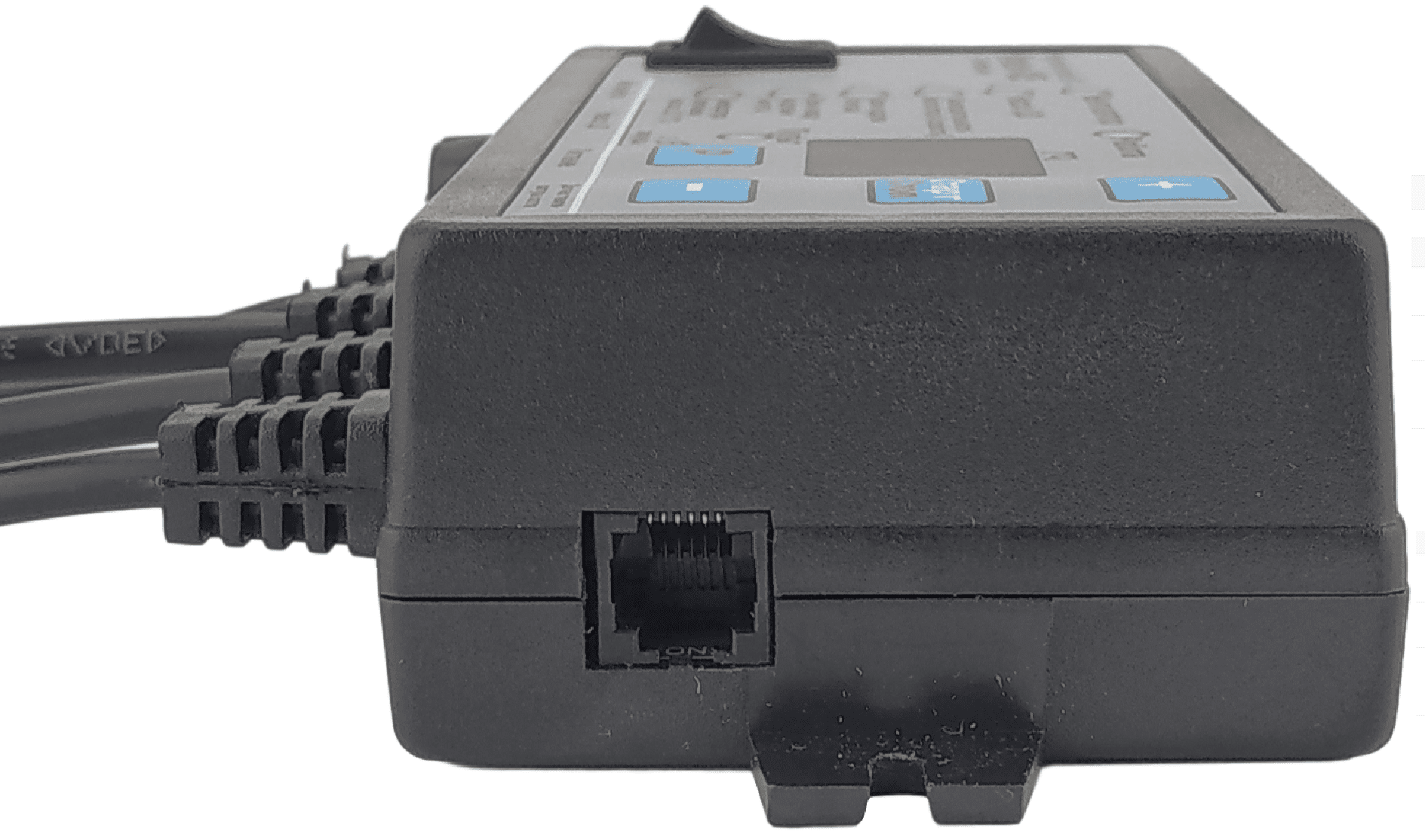

Контролер має роз’єм RJ12 для підключення кімнатного термостата з безпотенційним релейним виходом. Використовуються лише 2 середні дроти з гнізда RJ12. Якщо у термостата є клеми COM, NC, NO — підключайте до COM і NC та встановлюйте режим обігріву. Якщо термостат має лише COM і NO — підключайте до них і встановлюйте режим охолодження. Після досягнення заданої кімнатної температури насос продовжує циклічно вмикатись кожні 5 хв на 30 сек, щоб не допустити застою холодної води в системі.

Антистоп захищає насос від застоювання в міжсезоння: кожні 14 днів контролер автоматично запускає насос на 1 хвилину — навіть якщо котел не працює (умова: контролер має бути увімкнений у мережу). Антизамерзання — захист від промерзання системи: при падінні температури котла нижче 5°C насос автоматично вмикається і вимикається лише після того, як котел прогріється до 8°C.

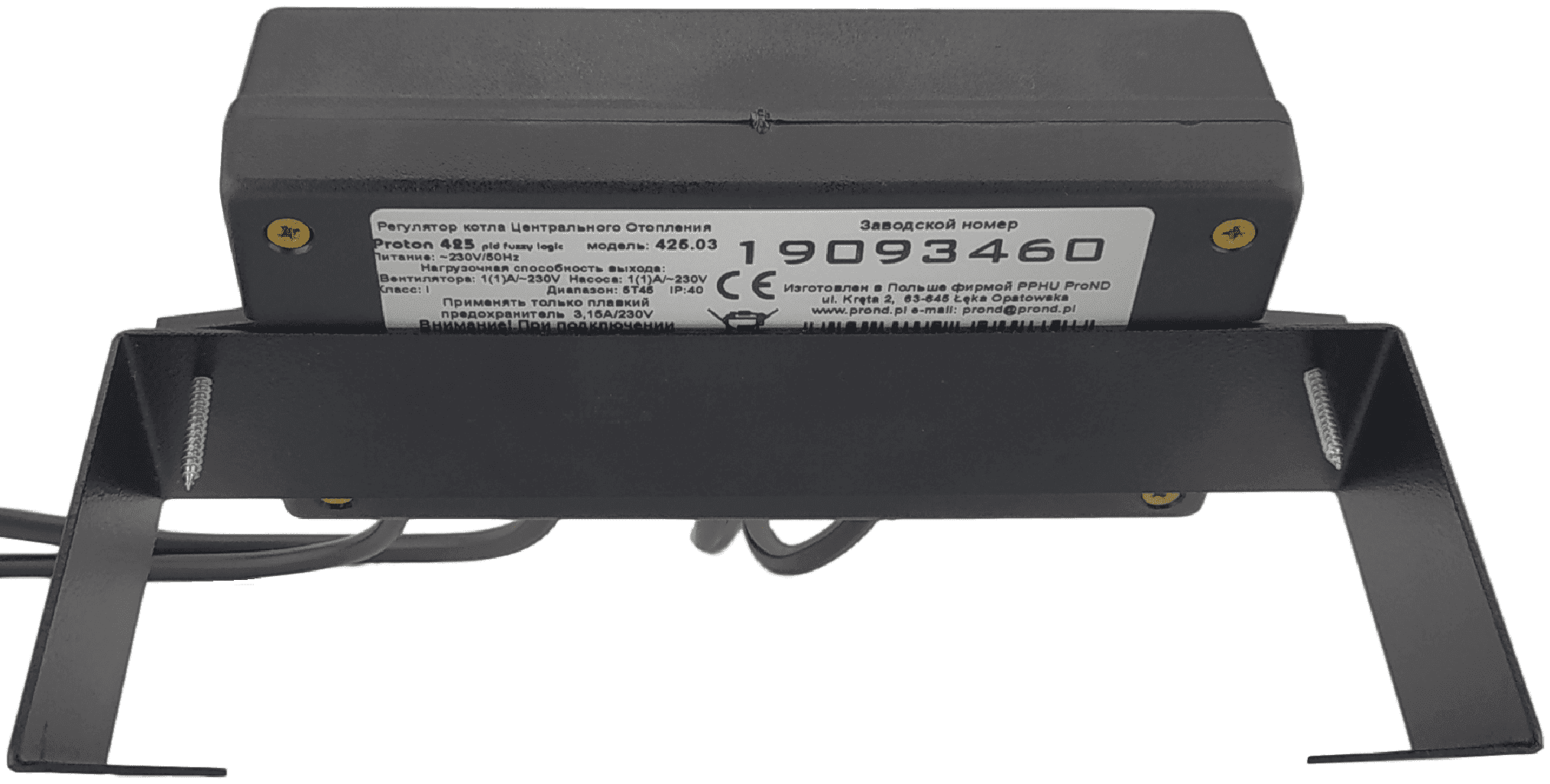

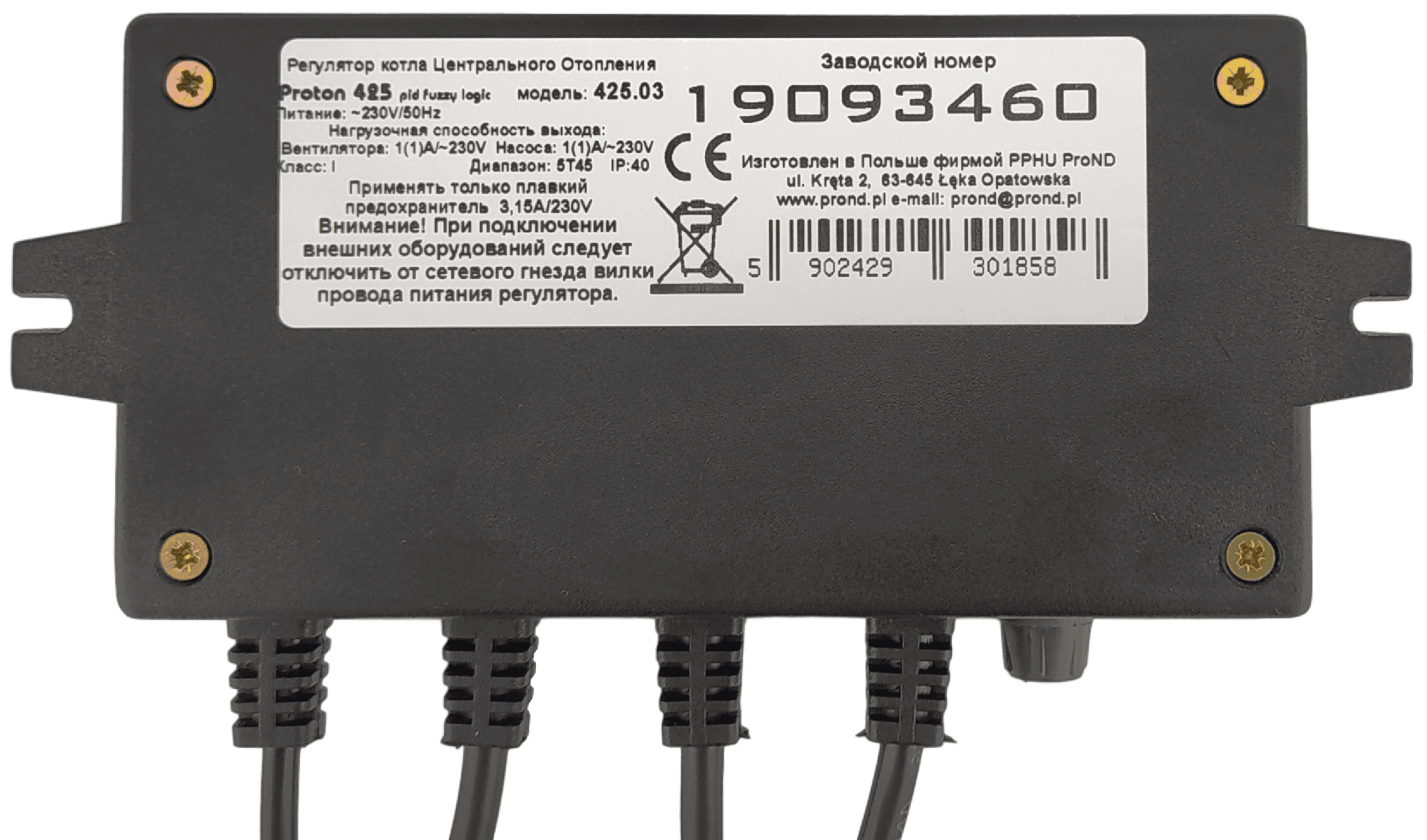

Підходить для твердопаливних котлів з ручним завантаженням і нагнітаючим вентилятором на дровах, вугіллі, торфобрикеті та відходах деревини. Важлива умова: котел не повинен працювати в закритій системі ЦО — обов’язкова наявність запобіжного клапана і розширювального бака. Навантаження виходу вентилятора — до 150 Вт, насоса — до 100 Вт.

Завдяки 50 ступеням регулювання контролер сумісний із широким спектром вентиляторів наддуву. Для правильної роботи плавної регуляції у сервісних параметрах виробник рекомендує налаштувати мінімальні оберти під конкретний тип вентилятора так, щоб він не зупинявся на мінімальній швидкості (особливо актуально для RV14 і RV18 — мінімум 40%). Детальніше про вибір — у статті Як підібрати вентилятор для котла.

Так. Після відновлення живлення Proton 425 PID автоматично повертається до того режиму роботи, в якому був до відключення. Якщо температура котла на момент повернення живлення вже нижча за температуру вимкнення — контролер перейде в режим очікування. Для повернення до заводських налаштувань є окрема процедура скидання через кнопку «+» під час увімкнення живлення.
