Комплект автоматики для твердопаливного котла до 40 кВт — SP-35 PID + WPA-X2

Опис

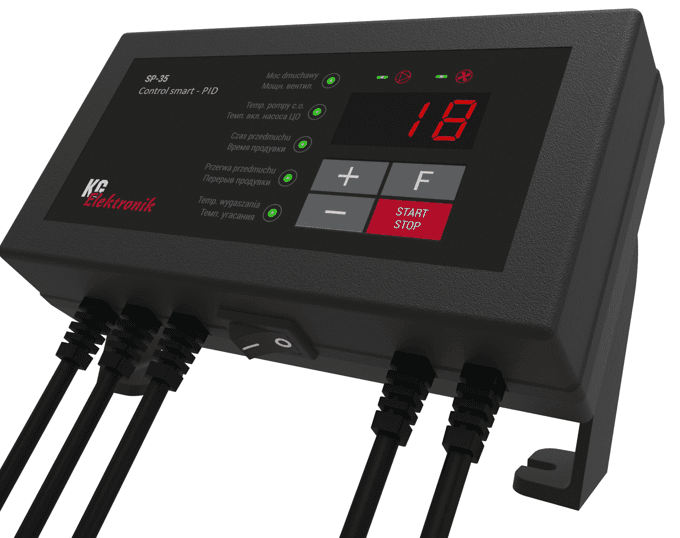

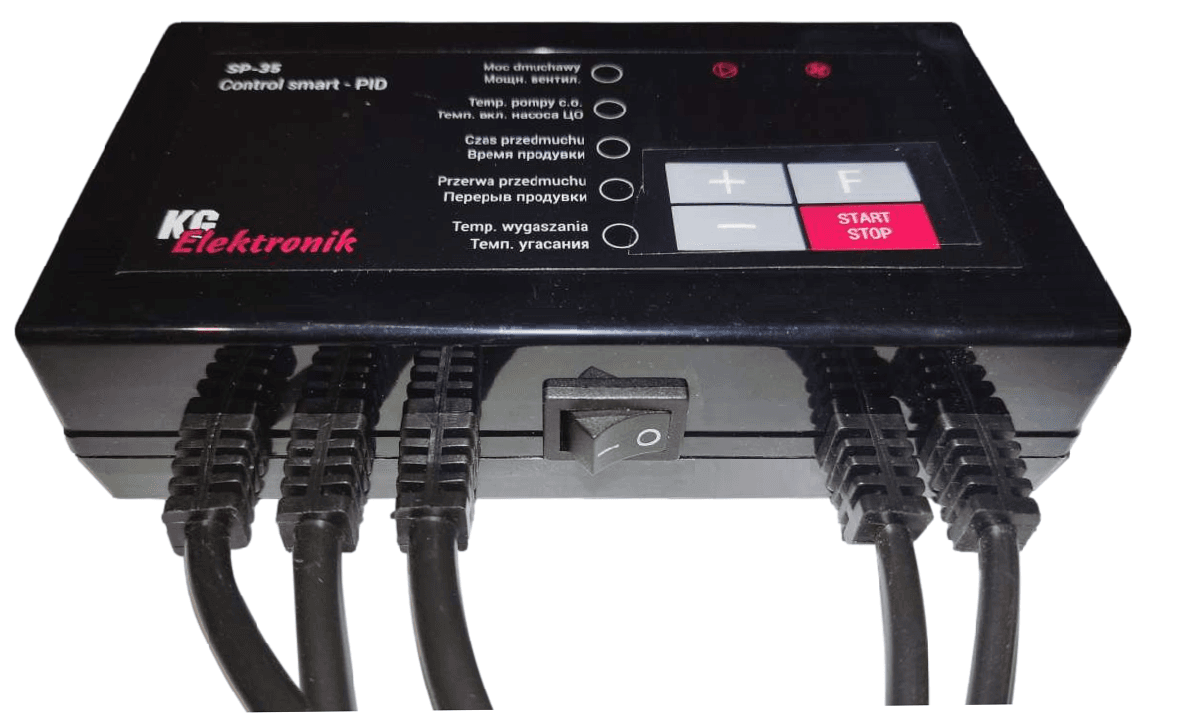

Комплект автоматики KG Elektronik SP-35 PID + вентилятор MplusM WPA X2 — перевірене рішення для автоматизації твердопаливного котла потужністю до 40 кВт на дровах, вугіллі або брикетах. Це комплект з розширеним функціоналом: контролер SP-35 PID підтримує підключення кімнатного термостата, датчика температури димових газів PT-1000 і працює з двома режимами керування вентилятором (CS Smart, STD) для максимальної гнучкості налаштування.

Автоматика керує:

• вентилятором нагнітання повітря — MplusM WPA X2 (255 м³/год, 67 Вт);
• циркуляційним насосом системи опалення (насос підключається окремо — див. нижче);
• опціонально датчиком температури димових газів PT-1000 (не входить в комплект) для контролю температури на виході з котла.

⚠️ Важливо: цей комплект підходить для котлів із ручним завантаженням палива. Якщо у вас котел зі шнековою або пелетною подачею — вам потрібна інша автоматика з керуванням мотором шнека.

⚠️ Особливість режимів роботи: SP-35 PID має два режими керування вентилятором — CS Smart (автоматичне плавне зменшення потужності при зростанні температури, захист від теплових ударів), STD (ввімкнення/вимкнення вентилятора за гістерезисом ±5°C). Вибір режиму залежить від типу вашого котла і побажань по автоматизації.

Для кого підійде цей комплект

✅ Підійде, якщо:

• У вас котел на дровах, вугіллі або брикетах потужністю від 10 до 40 кВт
• Котел має місце для кріплення нагнітаючого вентилятора (посадковий фланець)
• Система опалення з одним циркуляційним насосом ЦО
• Хочете контролювати роботу вентилятора в трьох режимах — автоматичному CS Smart, STD або PID
• Плануєте підключити кімнатний термостат або датчик температури димових газів PT-1000 — SP-35 PID це підтримує
• Важлива економія палива до 20% завдяки алгоритму Control Smart
• Потрібна надійна автоматика з хорошим співвідношенням функціональності та ціни
• Якщо бажаєте отримати дистанційне керування — доступна версія SP-35 PID з вбудованим WiFi для керування котлом зі смартфона. Ціна вища, але можливо вам потрібна така можливість

❌ Не підійде, якщо:

• Котел потужніший за 40 кВт — потрібен вентилятор для більшої потужності
• У системі два чи більше насосів (ЦО + бойлер ГВП + інші) — SP-35 PID керує лише одним, тоді розгляньте SP-32 PID
• Котел зі шнековою або пелетною подачею палива
• Потрібна версія з розширеним функціоналом для котлів більшої потужності — розгляньте Komfort EKO B

Що входить у комплект автоматики і чому саме ці моделі

Інструкція з налаштування контролера — KG Elektronik SP-35 PID (PDF)

Режими роботи контролера SP-35 PID — CS Smart, STD та PID

KG Elektronik SP-35 PID пропонує три підходи до керування вентилятором. Обираєте режим залежно від того, як котел реагує на регулювання:

Підказка: більшість користувачів обирають режим CS Smart — він забезпечує оптимальне горіння, економію палива і захист від перегріву без необхідності постійного втручання.

SP-35 PID або SP-35 PID з WiFi — яку версію обрати?

Обидві версії мають абсолютно однаковий функціонал керування котлом. Єдина відмінність — наявність вбудованого WiFi-модуля:

➡️ Хочете керувати котлом зі смартфона? Перейдіть на KG Elektronik SP-35 PID з WiFi.

Як працює комплект автоматики — крок за кроком

Після запуску SP-35 PID вмикає MplusM WPA X2 у режимі розпалювання з максимальною потужністю вентилятора. Контролер відстежує температуру теплоносія і керує процесом горіння.

У режимі CS Smart — контролер автоматично і плавно зменшує оберти вентилятора при зростанні температури. Коли температура наближається до заданої — оберти лінійно знижуються, запобігаючи «закипанню» і перегріву. При перевищенні заданої позначки вентилятор переходить у режим продувок для видалення горючих газів. При досягненні 90°C спрацьовує аварійний датчик Termik.

У режимі STD — вентилятор вмикається і вимикається за гістерезисом ±5°C від заданої температури.

У режимі PID — ви вручну налаштовуєте параметри регулювання під особливості вашого котла.

Коли температура досягає заданого порогу — вмикається насос ЦО і тепло починає циркулювати по системі.

Якщо підключений кімнатний термостат, котел орієнтується не лише на температуру теплоносія, а й на температуру в приміщенні — система працює економніше.

При підключенні опціонального датчика димових газів PT-1000 контролер додатково контролює температуру на виході з котла: якщо гази надто гарячі, вентилятор автоматично знижує оберти, зменшуючи втрати тепла через димохід.

Інструкція: KG Elektronik SP-35 PID (PDF)

Що ще знадобиться для повноцінної системи опалення

SP-35 PID керує одним циркуляційним насосом — якщо у вашій системі його ще немає або він потребує заміни, підберіть відповідну модель у нашому каталозі: циркуляційні насоси для опалення.

Для додаткового моніторингу рекомендуємо встановити термометри, манометри або термоманометри — щоб бачити реальну температуру і тиск у системі.

Якщо плануєте додатковий контроль температури димових газів на виході котла — замовте датчик PT-1000 окремо (сумісний з SP-35 PID). Зверніть увагу: для підключення датчика потрібно відкрити корпус контролера.

Якщо ущільнюючий шнур на дверцятах або люках вашого котла вже задубів, потріскався або почав пропускати дим — саме час його замінити до початку опалювального сезону. Підберіть потрібний діаметр: керамічний термостійкий шнур до 1200°C.
